深圳市同奧科技有限公司作為水質測定儀廠家，致力于為用戶提供水質檢測一站式解決方案。本文依據JJG 975-2002《化學需氧量（COD）測定儀》解讀儀器檢定的關鍵過程，以化學需氧量（COD）測定儀的示值誤差為研究對象建立數學模型，分別評定分光光度法原理、電化學原理儀器的不確定度；分析測量重復性、標準溶液、吸量管體積校準、吸量管中溶液溫度與吸量管校準溫度差異對合成不確定度的影響，計算各分量靈敏度系數，最終得到儀器示值誤差的A 類不確定度為2.6%，B 類不確定度為0.64mg/L。

1.概述

化學需氧量(COD) 是水體中易被氧化劑氧化的物質所消耗氧化劑的數量，是評價水體中有機物質相對含量的重要指標。按照J(rèn)JG975-2002《化學需氧量(COD) 測定儀》規定，測定儀的測定方法分兩類：分光光度法原理和電化學原理。分光光度法原理即在酸性介質中，水樣中還原性物質與重鉻酸鉀反應，生成三價鉻離子，通過測定產生的三價鉻離子和剩余的六價鉻在特定波長下的吸收強度，根據朗伯比爾定律，間接測定水樣中COD 量值?；瘜W(xué)反應式如下：

2Cr2O72-+3C+16H+ → 4Cr3++3CO2+8H2O

Cr2O72-+14 H++6Fe2+ → 2Cr3++6 Fe3++7H2O

電化學原理則依據法拉第定律，用電解產生的亞鐵離子作庫侖滴定劑對剩余的重鉻酸鉀進行庫侖滴定，根據消耗的電量計算COD 含量。此方法操作簡單，速度快，氧化率高，測定范圍寬，便于實現分析半自動化。

2.檢定方法

2.1 計量器具

2.1.1 化學需氧量標準溶液

化學需氧量標準溶液成分為鄰苯二甲酸氫鉀， 選用帶證的標準溶液，相對擴展不確定度≤ 3%，k=2，檢定機構需選用檢定專用標準溶液，以覆蓋規程要求(50 ～ 1000)mg/L 及儀器量程范圍。若使用鄰苯二甲酸氫鉀自行配制或購買高濃度標準溶液再自行稀釋，會使得測量產生更大的不確定度，造成儀器誤判。詳見表1。

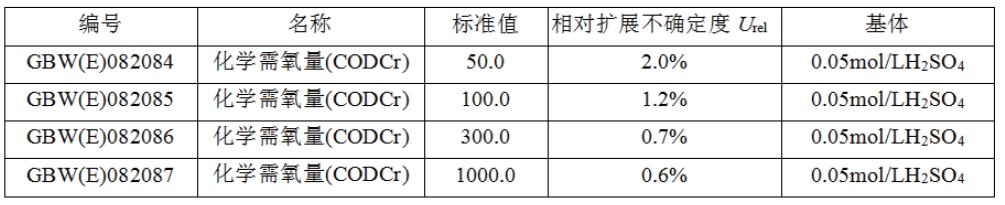

表1 各濃度標準溶液參數匯總表

2.1.2 溫度計

溫度計用來測量消解爐溫度示值誤差及溫場重復性，要求符合0.5 ℃ 級，溫度范圍在(100 ～ 200)℃。

2.1.3 1/6K2Cr2O7 溶液標準物質

1/6K2Cr2O7 溶液標準物質用來檢定B 類儀器示值誤差。要求使用0.05mol/L 1/6K2Cr2O7 溶液標準物質，相對擴展不確定度≤ 1.0%， =2。使用已知量的K2Cr2O7 標準溶液再?gòu)?qiáng)酸介質下，經催化劑作用，經沸騰回流，用硫酸亞鐵換算成消耗的氧的質量濃度。

2.1.4 電子秒表

電子秒表用來測量消解時間。

2.1.5 絕緣電阻表

絕緣電阻表符合10 級標準，MPE 在±0.5s/d范圍內，首次檢定時使用。

2.2 檢定方法

2.2.1 分光光度法

2.2.1.1 溫度示值誤差及溫場均勻性

消解爐預熱后，使用溫度計讀取消解爐中六個消解孔的溫度，每隔1min 讀取一個數，共讀取3 次，計算算數平均值，六個點中最大值與最小值之差代表溫場均勻性，溫度測量值與標準值之差為溫度示值誤差。

盡量避免使用水銀溫度計，采用鉑電阻溫度計( 數字溫度計)。若使用水銀溫度計，應避免溫度計與消解爐孔壁發生碰撞，導致溫度計破裂，

水銀瞬間會發，造成污染。一旦溫度計發生破裂，應立即切斷消解爐電源，降低消解爐溫度，人員遠離實驗室并通風，盡快降低空氣中的汞含量。若儀器具有配套的消解爐，應要求客戶進行配套檢定，即消解爐和測定儀均需要檢定。選擇消解孔時，重點關注爐盤邊緣的消解孔。溫度計不要接觸底部，應懸掛在離底部三分之一處，采用硅油浴等介質，使檢定環境更接近于實際使用狀態。溫度較低或不穩定時，應將其他爐孔蓋住。

2.2.1.2 消解時間

使用電子秒表測量消解過程的示值誤差，要求使用的電子秒表誤差在±0.5s/d 范圍內。

2.2.1.3 示值誤差

按儀器要求校準后， 在0mg/L ～ 150mg/L檔測定50mg/L、100mg/LCOD 溶液標準物質，在0mg/L ～ 1500mg/L 檔分別測定300mg/L、1000mg/LCOD 溶液標準物質。

由于加入COD 標準溶液時，試管中試劑含有重鉻酸鉀和濃硫酸，重鉻酸鉀具有毒性和強氧化性，濃硫酸具有腐蝕性，應避免皮膚接觸。加入COD 標準溶液時，產生劇烈放熱反應，試管壁溫度升高，應避免燙傷。若出具校準報告，則應給出每個校準點的標準值、測定值。對于測定儀器分光部分，若已知是用于測定COD 的儀器，應按照本規程檢定，不能依據分光光度計檢定規程檢定儀器。待檢定儀器應具有足夠使用的COD 測定專用試劑，而不采用非本儀器的試劑。檢定時，應用相同體積的蒸餾水代替COD 標準溶液消解1 ～ 2份空白。空白試劑所使用的蒸餾水，應選擇用蒸餾水或自來水加入少量固體高錳酸鉀再蒸餾，蒸餾過程中水中保持紫紅色不消退，否則及時補充高錳酸鉀固體，不能使用被檢定儀器的蒸餾水。

2.2.1.4 重復性及穩定性

待儀器穩定后，按說明書對儀器進行校準，在0mg/L ～ 150mg/L 檔測定100mg/L COD 溶液標準物質， 在0mg/L ～ 1500mg/L 檔測定300mg/LCOD 溶液標準物質。重復性測定可以與示值誤差同時消解。測量重復性時需要將每個濃度消解六份樣品分別測量，而不是只消解一份樣品，讀數6 次，計算相對標準偏差即為重復性。

穩定性測量要求按照說明書調到測量狀態，將樣品池中放入蒸餾水，調整儀器零點，使得儀器示值為0.00，觀察20 分鐘后，每隔2 分鐘記錄一次，此過程中最大示值減最小示值即為儀器穩定性。

2.2.2 電化學法

2.2.2.1 示值誤差

測量杯中加入45mL 蒸餾水和17mL 濃硫酸，冷卻后加入7mL0.5mol/L 硫酸鐵溶液，恒速攪拌電解，分別加入0.5mL、1.0mL、2.5mL 的0.05mol/L1/6 K2Cr2O7 溶液，利用下式計算儀器示值誤差：

式▲CB中為儀器示值誤差， 為三次測量平均值，40.0 代表消耗1.0mL 的0.05mol/L1/6K2Cr2O7 溶液對應的COD 值。加完COD 標準溶液后，將試管搖勻，采用振搖方式，擰緊瓶蓋開始消解，溶液消解后應冷卻到室溫后，將溶液搖勻靜置，待溶液中顆粒物沉降完全，用鏡頭紙擦拭外壁后，再進行測定。

2.2.2.2 重復性

按照上節示值誤差的檢測方法，使用1.0mL的0.05mol/L 1/6 K2Cr2O7 溶液重復6 次，同A 類儀器方法計算重復性。

3. 不確定度評定

3.1 分光光度法

3.1.1 數學模型

式中▲CA為儀器示值誤差； CA為三次測量平均值； CS為COD 溶液標準值。

3.1.2 重復測定引入的不確定度

用統計分析的方法確定重復測定引入的不確定度，屬于A 類不確定度。選擇一臺處于良好工作狀態的儀器重復消解測量濃度為50mg/L 的COD標準溶液，測量結果如表2：

表2 重復性測量數據

按檢定規程要求以三次測量結果的算術平均值作為測量結果，因此由重復測定引入的標準不確定度分別為：

3.1.3 標準溶液引入的不確定度

標準溶液引入的不確定度包括取樣引入、空白測定引入的不確定度、標準溶液本身的不確定度，及容量瓶、吸量管取樣引入的不確定度。由于測量過程中所使用的標準溶液均為直接購入，因此不存在稀釋過程引入的不確定度；其主要分量為取樣體積（即玻璃器具校準）引入的不確定度，以及校準與測量溫度不一致引入的不確定度。

3.1.3.1 標準溶液本身引入的不確定度

標準溶液本身引入的不確定度可由標準物質檢定證書給出：濃度為50mg/L 的標準溶液不確定度為：mL。

3.1.3.2 吸量管體積校準的不確定度

吸量管體積校準的不確定度可由證書得到， 使用A 級5mL 移液管， 容量允差不超過±0.025mL。由此引起的不確定度由該移液管檢定證書給出，采用B 類標準不確定度評定。計量結果服從三角分布，取K=根號6。由此吸量管引起的相對不確定度mL。

3.1.3.3 吸量管中溶液溫度與吸量管校準

溫度（20℃）差異引入的不確定度吸管的體積是指20℃下的體積，實驗室溫度在20℃ ±2℃范圍內波動，液體體積膨脹明顯大
  于吸量管體積膨脹，因此忽略吸量管體積膨脹。水體膨脹系數：2.1×10-4（mL·℃）-1，吸取5mL產生體積變化：±（5.00×2×2.1×10-4）=±2.1×10-3mL，由于溫度均勻變化取K=根號3。轉化成相對標準不確定度mL。

篇幅有限，文章更多內容請聯系同奧客服人員索取，因此給您帶來的不便，敬請諒解！
